Машина для борта
Машина Описание
Машина формирования платы со спискамиэто нестандартная индивидуальная машина.
Он может создать несколько различных типов соревнований по лесам, такими как использование морской пехоты, использование строительства,
и не скользящие типы.

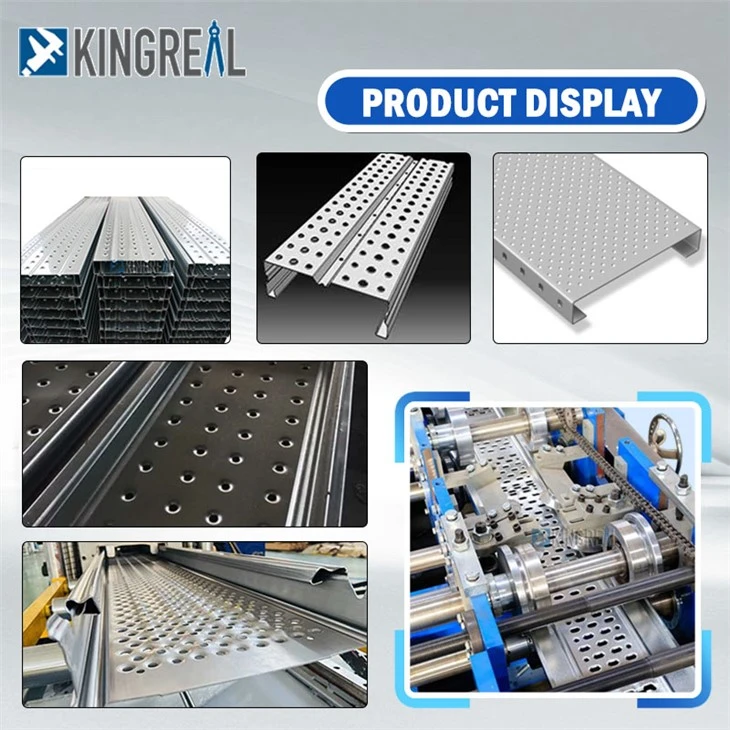

KingReal может предоставить машины для производства: разнообразная прогулка по борьбе с каркасом C
Машины формирования платы и корейская морская пехотинская плата с закрытыми сварщиками.
Машины функции
KingReal предоставляет C-тип/корейский стиль морского/европейского стиля
Производственная линия - это настраиваемое оборудование, которое может интегрировать многие процессы, необходимые для производства
В соответствии с различными потребностями клиентов, таких как автоматические смены материалов, резка и штамповка
Системы и сложные сварки, захватывающие, изгибные, обработанные и упаковочные системы.
Все это принесет огромную дополнительную стоимость для увеличения производственных мощностей. Оборудование для холодной производственной линии
Изготовлено им: материал свернутого материала включает в себя стальную полоску с холодным
(стальная полоса), цветная стальная пластина (стальная полоса), оцинкованная стальная полоса и полоска из нержавеющей стали и т. Д.
Производственная машина может обрабатывать 0. 2mm -12 MM толщиной металлические пластины; Точность размеров полученных профилей
может контролироваться в 0. 05 мм, который имеет ведущие преимущества во внутренней промышленности.
Техническая спецификация
|
Сырья катушки |
Q236 Столочная катушка с мягкой сталью, вес катушки сырья меньше или равен 8T, идентификатор сырья 460-510 мм или настройка сделана. |
|
Ширина сырья |
230-450 мм на основе каркасной планы ширины |
|
Материал толщины |
1. 5-2 MM изменяется с различными размерами продуктов. |
|
Производственная линия |
Полное автоматическое производство с управлением ПЛК |
|
Скорость формирования |
0-12 M / MIN Регулируется в соответствии с различными шириной продуктов, высотой и т. Д. |
|
Стации формирования рулона |
15-20 Станция роликов |
|
Формирование роликовых материалов |
Высококачественная сталь Cr12mov плесени |
|
Метод вождения |
Цепочка или редукторный привод коробки передач |
|
Машинная мощность |
~ 35 кВт |
|
Измерение |
32*2.3*1.8M (L*W*H) |

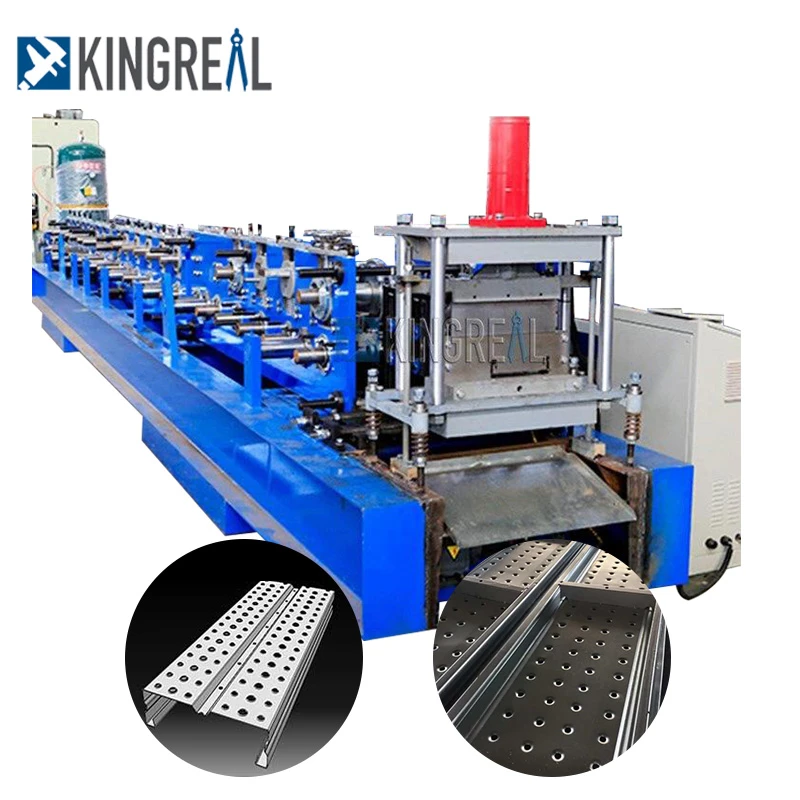

Машинная структура
Машина для изготовления планы KingReal состоит из автоматического разъединительного оборудования, подачи, выравнивающего устройства, оборудования для кормления, непрерывного удара для удара, основной машины для холодного рулона, устройства с разрезанностью, получения материала, кабинета управления электрическим управлением и других компонентов.
Производственное оборудование из оцинкованной стальной педали
Подножка формирования производственной линии
1. KR160 Педали Полностью автоматическое составление и производственное процесс оборудования для автоматического формования
1.1 Композиция оборудования автоматического удара/формирования (см. Схематическую схему) (конкретные основные диаграммы предоставляются отдельно)
1.2 Процесс производственного процесса оборудования для автоматической перемешивания/формирования педалей
Раскрытие и выравнивание интегрированная машина → Сервопровод NC → Высокоскоростная перемешивание → Высокая точность Col -рулона → Разрешение продуктов → Разряд
2. Обзор основной структуры и производительности оборудования
2.1 Раскрывающаяся и выравнивающая интегрированная машина
Технические параметры нерешительного и выравнивания машины:
Ширина листа: меньше или равна 200 мм; толщина материала меньше или равна 2,5 мм;
Внутренний диаметр рулона материала: φ508 мм; Диапазон расширения и сокращения внутреннего диаметра составляет 480-520 мм;
Максимальный внешний диаметр материала: φ1200 мм; ношение веса: меньше или равен 4T
Компоненты функции
|
а Раскрывающая стойка интегрирована с выравнивающей машиной, которая не занимает место и легко работать. Поддерживающее устройство переменного диаметра используется для облегчения загрузки и разгрузки беременный Вся машина принимает интегральный стальной корпус, который имеет твердую конструкцию, стабильную работу, небольшую площадь и экономию пространства. в После того, как ролик подвергается тепло, обработанным и гашет до HRC58 градусов, он подвергается хромированию, а затем заземляется, что обладает сильной долговечностью. Подножка формирования производственной линии |
2.2 NCF500 Servo Feeder
а Функция: кормление беременный Структурные особенности: управляемые сервоприводом. Многоценное кормление: может быть вход 10 групп различных длин кормления, и каждая группа обеспечивает 999 сроков штамповки. ЖК -сенсорный дисплей удобен для изменения и установки различных технических параметров. Система автоматического начала индукции связана с ударом (управляйте началом удара). Конфигурация двигателя: 38 0 v4.4kw 4 полюса, воздушный компрессор должен быть оборудован отдельно. (Скорость потока равен 0. 5m3/min; давление составляет 0,6 млн.)
|
|
2.3 ПАНГИНГ
Структура: JF 21-125, Punch Punch Punching Machine: корпус машины приварена стальной пластиной, с хорошей жесткостью и красивым внешним видом. Punching Die: см. Таблицу 1 (материал для матрицы CR12) Конфигурация двигателя: 380V11KW 4 полюса Подножка формирования производственной линии
|

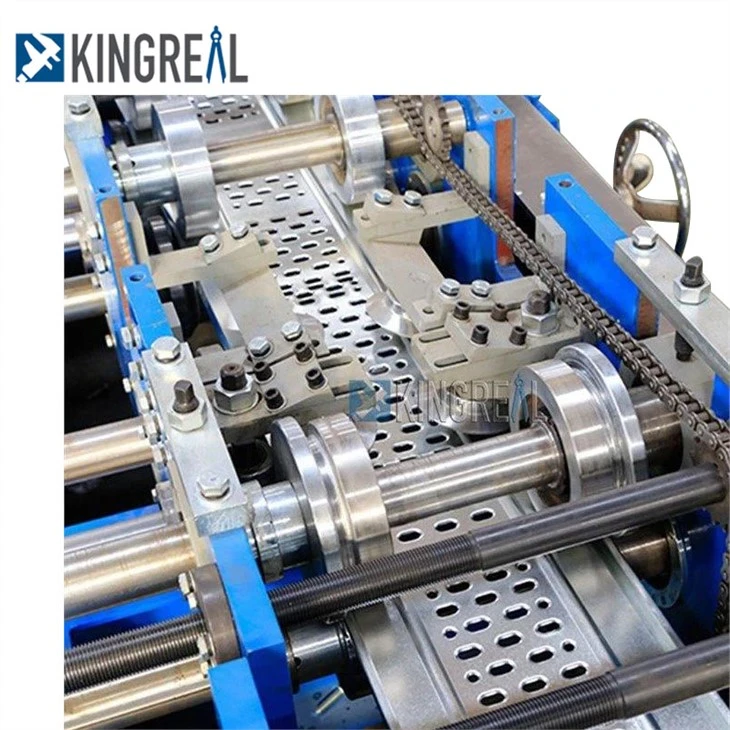

2.4 Формирование хоста
Формирование проходов: 16 проходов (ролик) Формирование сортов: C-образная подножка Формирование рамы: GY160, чугунный тип арки Максимальная ширина кормления: меньше или равна 500 мм Максимальная толщина материала: 2 мм Диаметр рулона: φ70mm Рулонный материал: GCR15, закален, hrc 58-62 Степень Основной двигатель привода: 18,5 кВт переменный частотный привод двигателя (с функцией тормоза). 380V 4 полюса.
|
|
2.5
а Форма: гидравлическое отключение и отрезать беременный Структурные функции: режущая машина расположена за форморующей машиной, Длина фиксируется энкодером, и волокно фиксируется. Длина резки может быть установлена сами. Конфигурация двигателя масляного насоса: 5,5KW380V 4 полюса C. Режущий материал: CR12MOV |
2.6 Таблица сброса
Структура: тип ролика, без питания Машина формирования педали
|
Система электрического управления
- Вся линия принимает управление ПЛК, сенсорный экран ЖК-дисплеев, интерфейс Man-Machine. Осознавать взаимодействие между человеком и ПЛК. Оператор автоматически работает через программу SET (программируемое управление) и контролирует процесс управления, так что оператор может управлять производственной линией и изменять параметры управления и может контролировать рабочее состояние оборудования, эксплуатационные параметры и показания неисправностей в режиме реального времени. Длина детали установлена в цифровом виде, а длина детали может быть отрегулирована. Мониторинг рабочих статуса оборудования и индикации неисправности в режиме реального времени.
- Есть два режима работы: ручной и автоматический. С ручным и автоматическим переключением функций: в ручном состоянии его можно управлять как автономную машину, которая удобна для технического обслуживания; В автоматическом состоянии вся линия производства работает и начинается в последовательности; Вся линия имеет кнопку аварийной остановки, которая легко справиться с аварийными авариями и обеспечить безопасность оборудования и операторов.
- Рядом с машиной есть ручная операция, чтобы облегчить работу рабочих.
- Функция мониторинга всей линии: мониторинг состояния эксплуатации производственной линии в реальном времени, чтобы реализовать мониторинг производственного состояния каждой станции;
